标注录入

定义上部筋、下部筋、侧部筋、左负筋、右负筋、箍筋、拉筋、次梁吊筋、次梁箍筋、加腋筋。

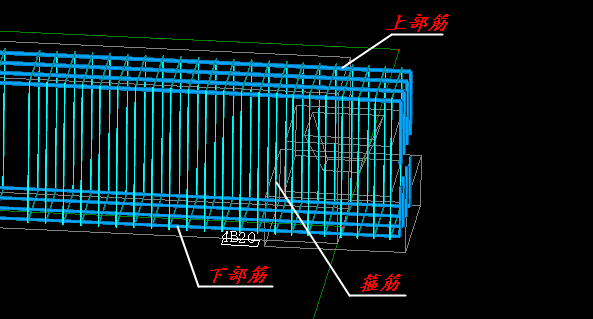

1.上部筋

录入位置：可在配筋页签、属性窗、明细列表、绘图区、截面视图录入。

上部筋的录入顺序为：数量、级别、直径，如4B25表示二级钢筋、直径25共4根。

2.下部筋、架力筋

录入位置：可在配筋页签、属性窗、明细列表、绘图区、截面视图录入。

上部筋的录入顺序为：数量、级别、直径，如4B25表示二级钢筋、直径25共4根。如果下部钢筋多余一排时则用斜线‘/’将个排数纵筋自下而上分开，如：6A25 4/2表示上一排纵筋为4A20，下一排纵筋为2A25。当同排钢筋有不同直径时，用‘+’将不同直径纵筋相连；同样录入架力筋时需要将信息填写在下部筋中，将下部筋录入完成后用‘+’再将架力筋写在括号内即可。

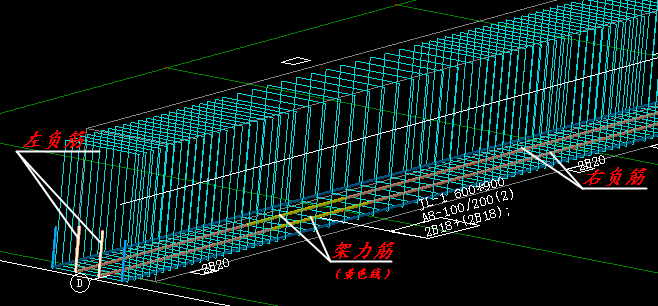

3.左、右负筋

录入位置：可在配筋页签、属性窗、明细列表、绘图区中录入。

负筋与下部筋录入类似：数量、级别、直径，如果需要确定指定负筋伸入支座的长度，请把长度写在括号内。

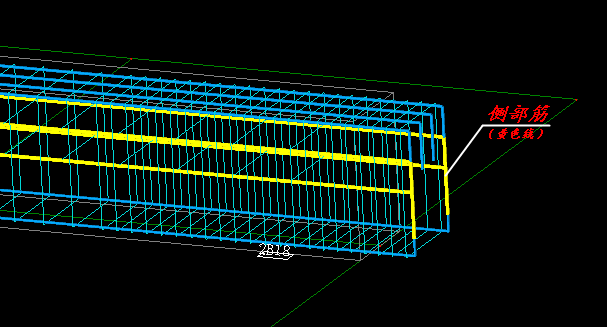

4.侧部筋

录入位置：可在配筋页签、属性窗、明细列表、绘图区中录入。

侧面纵向钢筋，填写顺序依次为：数量、级别、直径，如：6B18表示二级钢筋，直径18，梁侧各3根。抗扭钢筋表示N6B18，构造钢筋表示为G6B18.

5.箍筋

录入位置：可在配筋页签、属性窗、明细列表、绘图区中录入。

箍筋标注，包括钢筋级别、直径、加密区间距与非加密区间距，如：A10-100/200表示箍筋为直径为10的一级钢筋，加密区间为100，非加密区间为200，当有两种不同直径或者间距、钢筋等级时可输入11A14-150/250（4），表示配置两种一级箍筋，直径均为14，从梁两端起向跨内按间距150设置11道，梁其余部位的间距为250，均为4肢箍。三种不同时可输入9D16-100/9D16-150/D16-200（6）表示配置三种三级箍筋，直径为16，从梁两端起向跨内按间距100mm设置9道，再按间距150mm设置9道，梁其余部位的间距为200mm，均为6肢箍。如果非加密区间与加密间距相同，也可以标为：A10-100，螺旋箍筋在前面加‘L’，具体规范按标注图集。

6.拉筋

录入位置：可在配筋页签、属性窗、明细列表中录入。

拉筋标注，包括钢筋级别、直径、加密区，例如：A6-200。

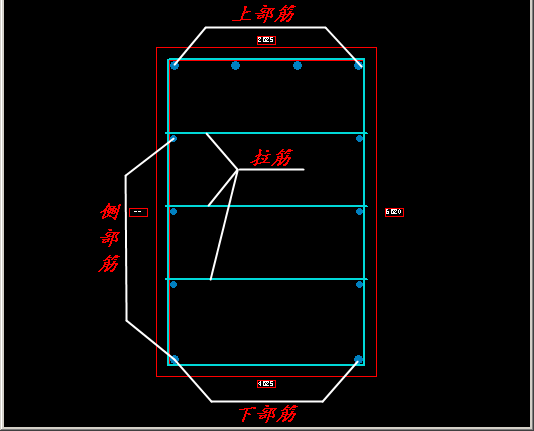

矩形梁时，只有侧部筋的情况下才能有拉筋这一钢筋构造，用于固定侧部筋。当梁配筋中存在侧部筋时，软件按照图集中的规定默认创建出与箍筋相同直径的拉筋，此时就不用重复在配筋的“拉筋”这一项中填写。

异形的梁，拉筋不会按照侧部筋的添加而主动创建拉筋，而这些异形梁通常都会有标准的梁配筋详图，此时按照详图中的构造在截面视图中手动添加拉筋即可。

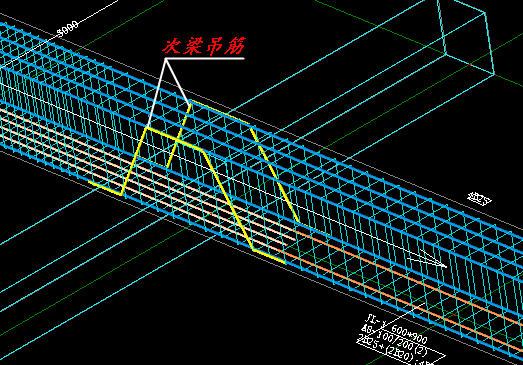

7.次梁吊筋

录入位置：可在配筋页签、属性窗、明细列表中录入。

次梁吊筋标注：数量、级别、直径，如：2B20。使用于主梁与次梁相交的位置，若次梁以主梁为支座，可在主梁上添加次梁吊筋加固连接。

8.次梁箍筋

录入位置：可在配筋页签、属性窗、明细列表中录入。

次梁箍筋标注：数量、级别、直径，如：6A10。次梁箍筋同样作用于主梁与次梁的加固。同样添加在主梁的“次梁箍筋”中，在图纸中通常以说明或者详图的形式给出。

9.加腋筋

录入位置：可在配筋页签、属性窗、明细列表中录入，之后在计算参数中录入加腋筋的宽根高。

加腋筋用于基梁与基梁之间，对梁起到加固的作用。加腋筋标注数量、级别、直径，如：4B20，但注意的一个问题就是，在软件中除了要输入加腋筋的配筋外还需要在“计算参数”中输入加腋筋的腋长与腋高。
