说明

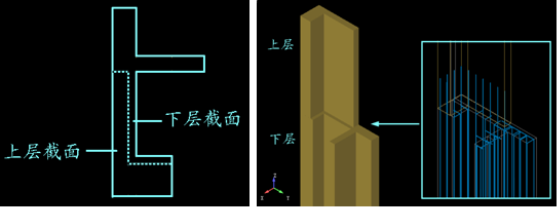

暗柱与 框架柱 操作、布筋、钢筋计算参数基本相同，不同的是工程中暗柱可能上下层会变截面，大多随墙体样式变化，所以暗柱多为异形暗柱，如下图。

配筋

【配筋】页签的基本功能介绍，详细见：配筋

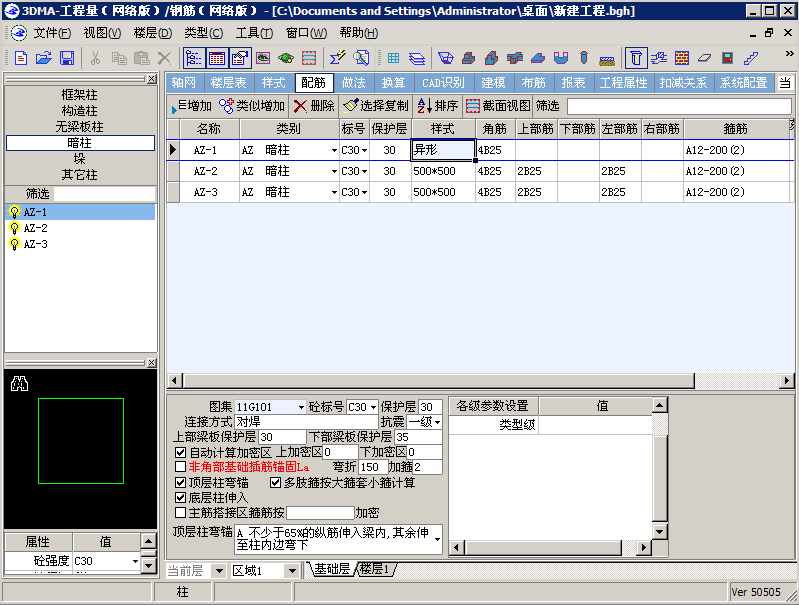

在【配筋】页签中可定义暗柱的钢筋类别，材质，钢筋标注和计算参数。

【类别】根据图纸选择对应类别，包括：暗柱、约束暗柱、墙上约束暗柱，默认类别为“暗柱”。

【材质】材质包含砼标号与保护层。根据图纸选择相应的砼标号，范围为C15-C65标号；按照图纸录入对应保护层厚度。

【钢筋标注】矩形：包括角、上、下部筋，箍筋，核芯区箍筋等。

录入标注时格式与图集一致，录入格式详细见：柱标注录入

异形：异形暗柱点击“异形编辑”录入标注，详细见：异形编辑

【计算参数】默认参数已按图集设置，图纸中若有特殊构造可单独修改，

详细见：计算参数

布筋

柱属于点状构件利用围框画布置钢筋，“免布置构件”具体操详见：免布置型构件

【布筋】页签下的常用操作如钢筋复制、移动旋转镜像、配筋样式格式刷等，

详细见：布筋 。

常见问题

1.当暗柱主筋比较复杂时，如何快速对齐其主筋？

暗柱主筋快速对齐方法，详细见：异形编辑 。
