标注录入

定义侧部筋、斜筋、箍筋、发散筋。

1.侧部筋

录入位置:在配筋页签、属性窗、明细列表中录入标注。

侧部筋标注柱顺序依次为:数量、级别、直径,如2A12表示两根、钢筋级别为一级、直径为12。见下图:

2.斜筋

录入位置:在配筋页签、属性窗、明细列表中录入标注。

斜筋标注顺序依次为:数量、级别、直径,如4A12表示钢筋根数为4根、钢筋级别为一级、直径为12,见下图:

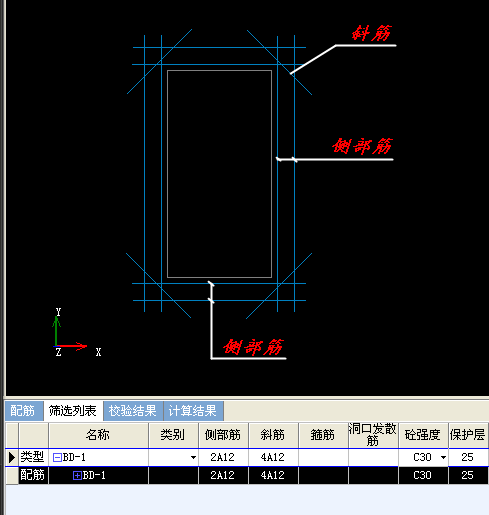

矩形侧部筋、斜筋

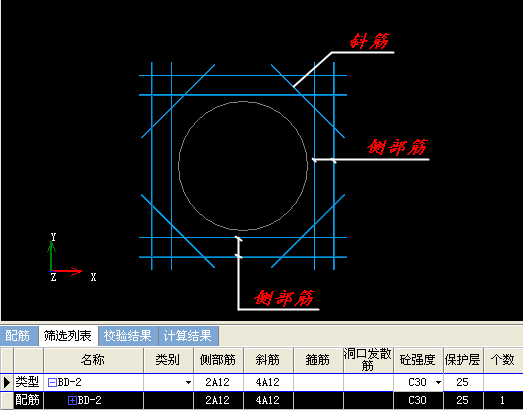

圆形侧部筋、斜筋

3.箍筋

录入位置:在配筋页签、属性窗、明细列表中录入标注。

箍筋的标注录入顺序为:数量、级别、直径,如:2A12表示箍筋根数为2根、钢筋级别为二级、直径为12的箍筋。见下图:

4.发散筋

录入位置:在配筋页签、属性窗、明细列表中录入标注。

发散筋的标注顺序为:钢筋级别、直径、加密区间距,如:A12-200表示钢筋等级为一级、钢筋直径为12、加密区为200的发散筋。见下图:

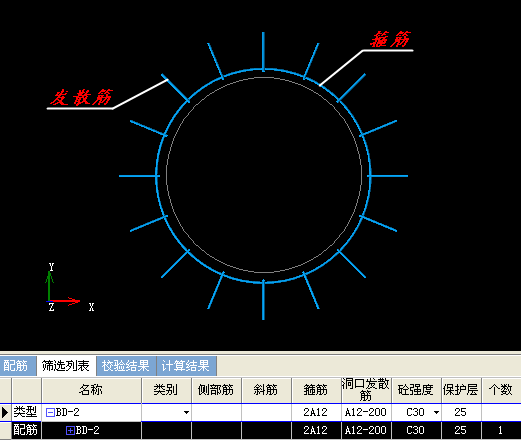

箍筋、发散筋

注意:角筋斜筋长度、放射筋长度等在计算参数中设置。
