说明

立面图、剖面图、详点图 与 说明 都可以与平面图 建立图块关联

在查看某平面图时,即可在下方的 明细列表 中方便的查看与其关联的立面图、剖面图及详点图,省去了翻阅图纸的时间,又可辅助绘图。

图纸类别的设置,可参考 CAD识别 中的 设置类别

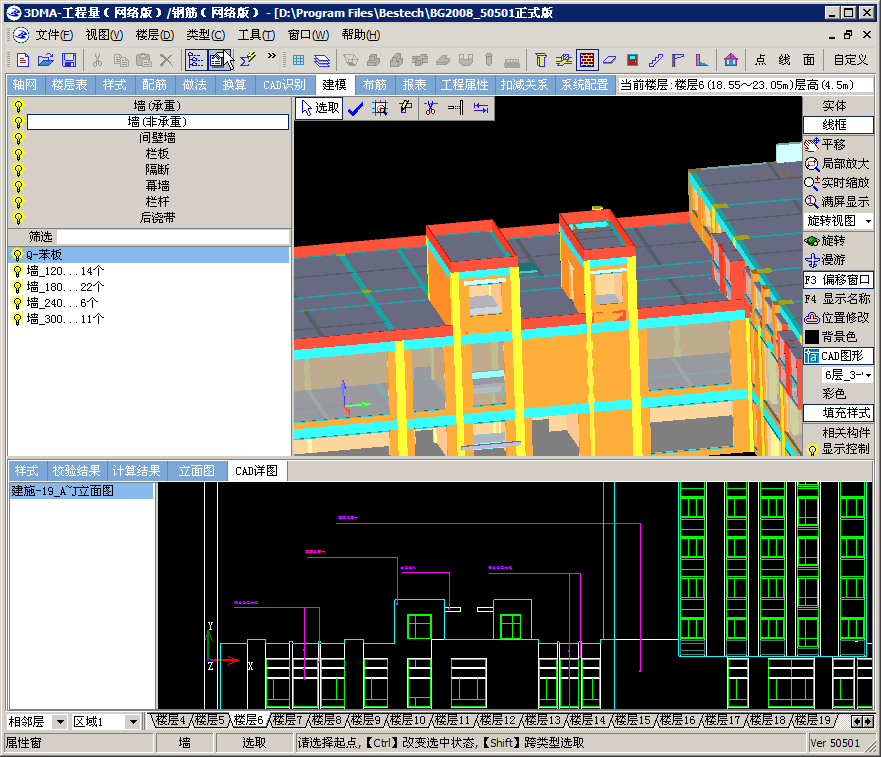

立面图

方便了解工程信息,以指导绘图,避免目光不断在图纸与电脑间切换。
在一个软件中即可实现查看与绘图,简单实用。

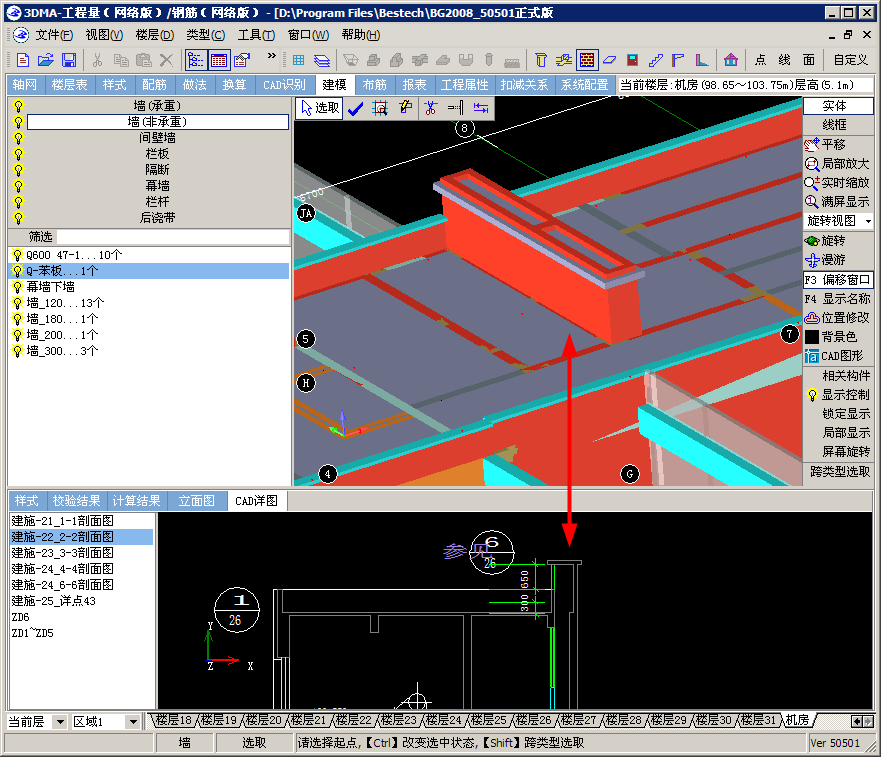

剖面图

随时查看构件位置是否正确,可以方便核对绘制的是否符合图意。

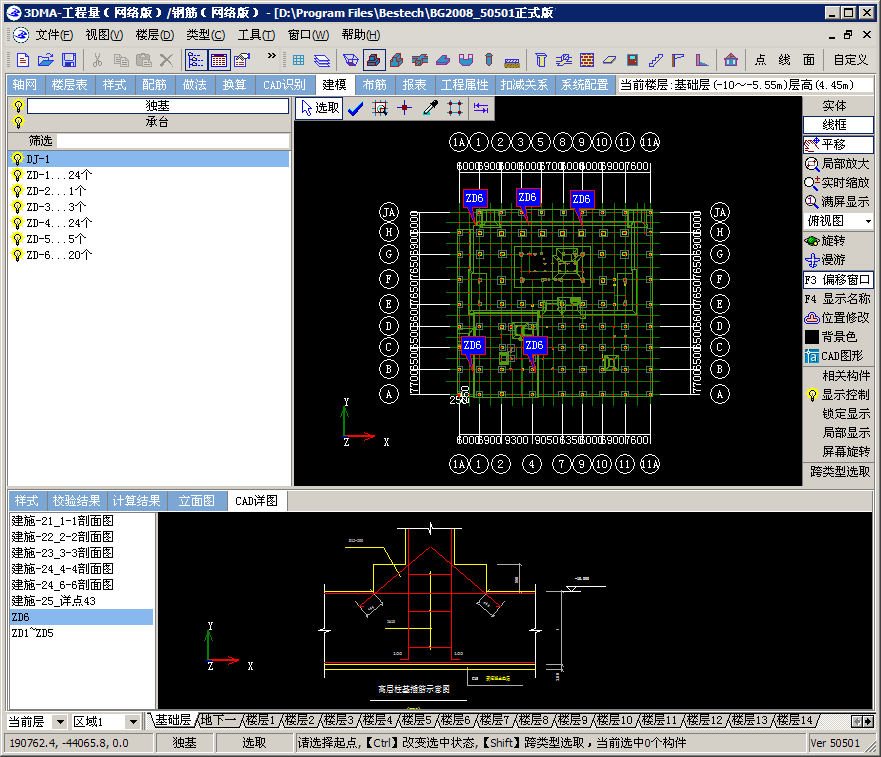

详点图

可方便的查看详点的信息,边看详点、边定义、边绘图。
也可了解平面图中详点的分布信息(前提:详点图与平面图建立了合理的关联)。

局部显示

在用“立面图”,“剖面图”,“详点图”复核工程时,与“局部显示”配合使用,可达到更好的效果。

软件中有三种显示模式:“线框显示”、“实体显示” 与 “局部显示”。

1.“线框显示”可让叠加的构件显示出来,显示速度快,但无立体感,一般用于绘图。

2.“实体显示”使构件更加立体,但显示速度慢,因为是实体,所以构件间会有遮挡,一般用于复核工程,查看工程效果。

3.“局部显示”综合了“线框显示”与“实体显示”的优点,在局部范围内的构件实体显示,超出范围外的构件不显示(相关的构件部分线框显示),即提高了显示速度,又有立体效果,同时构件间遮挡可根据局部显示的范围自行设置,十分方便易用,一般用于局部复核工程,查看详点效果等。

例如:

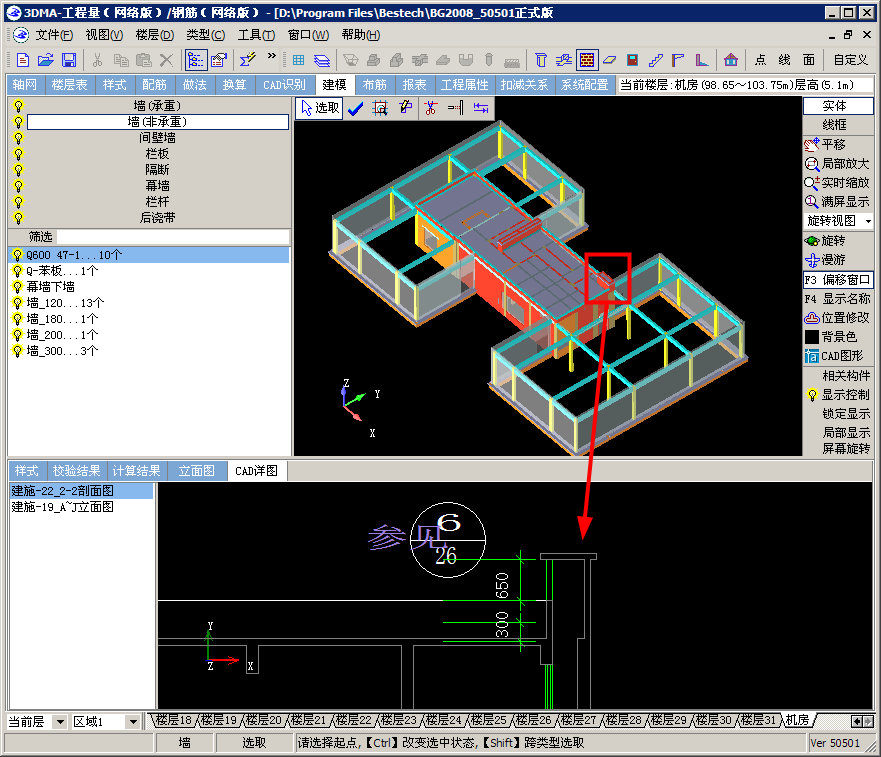

图一:实体显示,软件间有遮挡,无法看到内部。
非真三维软件只能显示到此效果,无法查看房间或详点的内部情况。

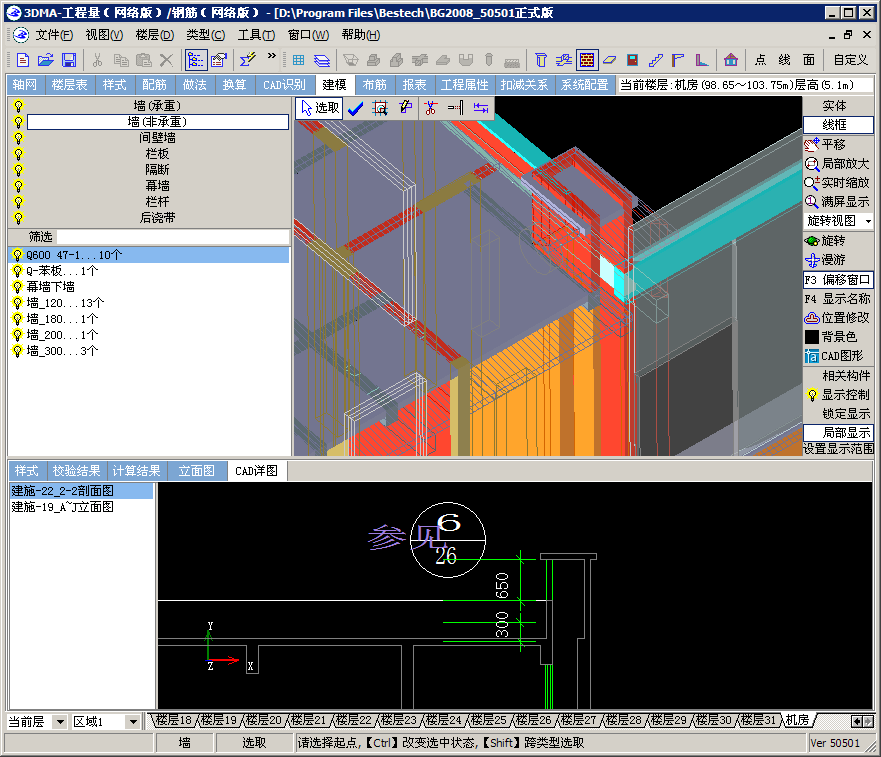

图二:局部显示,范围内的构件实体显示,范围外的构件不显示,相关的构件部分线框显示,可看到内部效果。
只有真三维软件可做到局部显示,任意设置显示范围,使查看构件内部情况灵活易用。
