11G101图集 | [基础梁]调整基础梁端部等截面外伸构造

---

1.图集说明

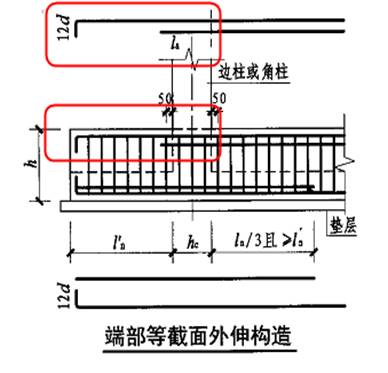

11G101图集基础梁端部等截面中第二排钢筋外伸构造：伸入支座La

(11G101—P73)

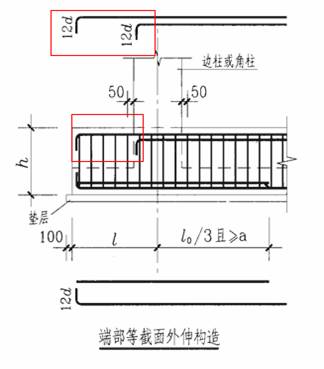

04G101图集基础梁端部等截面中第二排钢筋外伸构造：伸至支座对边，弯折12d

(04G101—3 P29)

2.显示效果

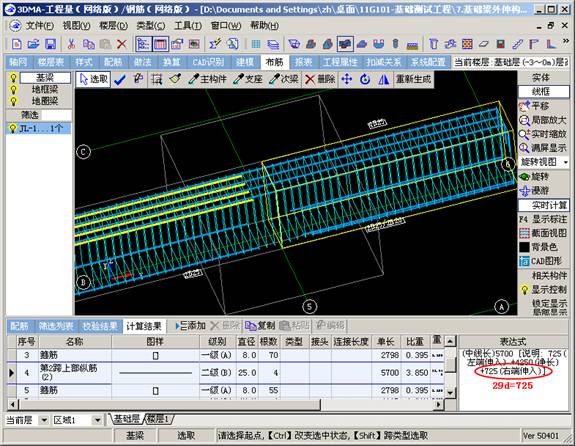

基础梁端部等截面中第二排钢筋伸入支座La，无需在软件中进行额外的操作，软件自动按照图集创建钢筋，如图所示：
